防雷接地工艺流程、施工要求等八大核心要点

　　选自《机电工程六大施工工艺标准化做法 流程+做法+图示》，对话框回复：vip，详细了解！

　　1、基本知识1、防雷接地系统由接 闪器、引下线、接地体三个部分组成； 2、接闪器有避雷针、避雷网、避雷带等； 3、引下线敷设方式分为明设和暗设； 4、接地装置分为人工接地体和自然接地体2、工艺流程简介：施工准备→接地装置安装→引下线暗敷→避雷带支架制作 安装→支架→避雷网安装→避雷针安装→接地电阻测试3、施工要求：1、材质符合规范和设计要求，连接可靠，防腐措施到位，接地系统畅通、完整； 2、利用建筑物基础钢筋做接地体和引下线连接规范，资料齐全；避雷带、接地线安装顺直、 美观，固定牢固；屋面及外露金属构件接地完整；设备金属外壳及设备基础接地无遗漏； 3、接地点标识清楚，防雷接地测试点齐全； 4、接地线搭接符合要求；

　　⑴、扁钢与扁钢搭接为扁钢宽度的2倍，不少于三面施焊； ⑵圆钢与圆钢搭接为圆钢直径的6倍，双面施焊； ⑶圆钢与扁钢搭接为圆钢直径的6倍，双面施焊； ⑷扁钢与钢管，扁钢与角钢焊接 紧贴角钢外侧两面，或紧贴3/4钢管表面，上下双侧施焊。5、引下线要求与做法

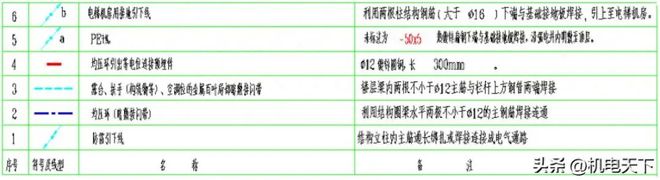

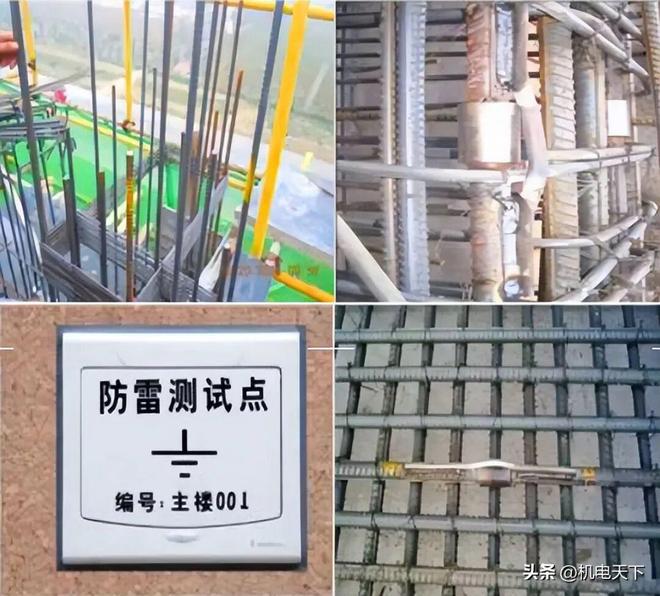

　　⑴、利用柱主筋作防雷引下线时，当主筋采用螺纹连接时，螺纹连接的两端应作跨接处理； ⑵、利用结构柱主筋（直径不小于Φ12mm）作防雷引下线时，在每层钢筋绑扎时，按设计图纸要求，找出全部所需主筋位置，用油漆做好标记； ⑶、暗装测试点一般距地为0.3米，一般应标以如图所示样的黑色记号；在检修用临时接地点处应刷白色底漆再标黑色记号，板面按装时应与结构装饰面平齐，且平直不歪斜； ⑷、根据JGJ 242-2011及GB50057-2010判定防雷建筑物等级并相应对建筑物顶部和外墙上的接闪器与建筑物栏杆、旗杆、吊车梁、管道、设备、太阳能热水器、门窗、幕墙支架等外露的金属物进行等电位连接；6、卫生间等电位做法

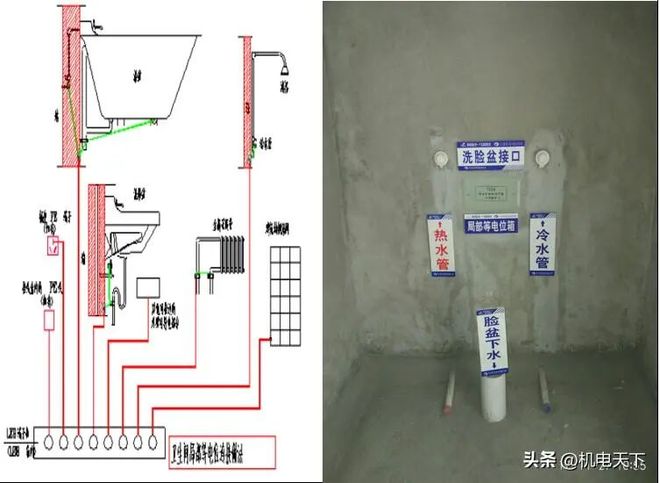

　　1、应将浴室内的外露可导电部分和可接近的外界可导电部 分做局部等电位联结。外界可导电部分包括给、排水系统的 金属部分、金属浴盆、加热系统的金属部分。空调系统的金 属部分、燃气系统的金属部分以及可接触的建筑物的金属部分。可不包括金属地漏、扶手、浴巾架、肥皂盒等孤立之物 2、地面内钢筋网应做等电位联结，墙内如有钢筋网也宜与 等电位联结线、浴室内的等电位联结不得与浴室外的 PE线相连，以防 故障时引入危险电位。如浴室内有PE线，则必须与该PE线、住宅卫生间多采用铝塑管、PPR等非金属管，考虑二次装修管材更换等因素，仍预留局部等电位联结端子箱； 5、等电位联结线镀锌扁钢或不小于BVR-1x2.5mm²导线（地面内或墙内穿管暗敷）； 6、卫生间 箱建议暗装于洗手盆下方便检测又不影响美观的地方，避开给排水管道。7、避雷针及避雷带要求

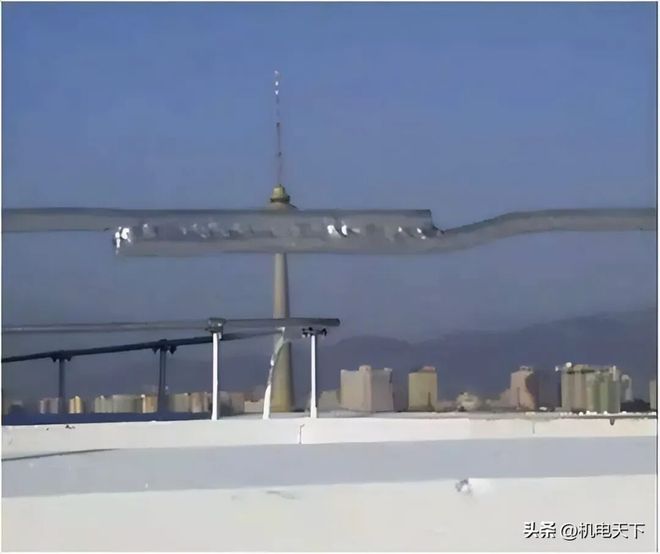

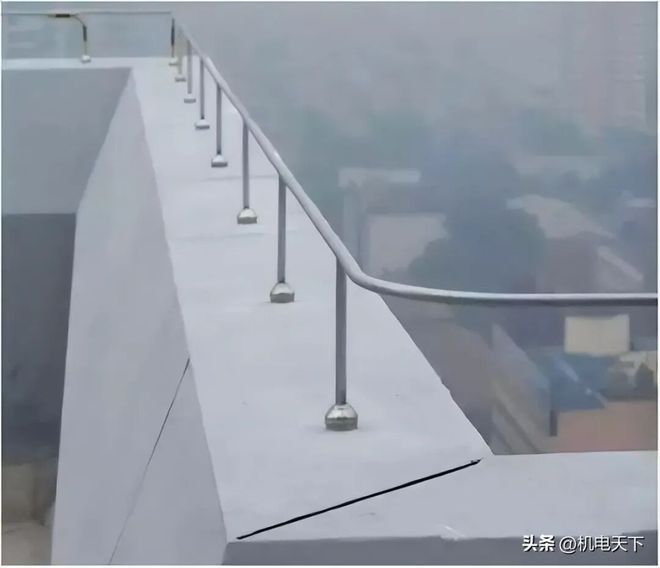

　　1、避雷线º，弯曲半径不得小于圆钢直径的10倍，转弯部分支架间距应不大于0.3m。焊缝应饱满并有足够的机械强度，焊接处的药皮要敲净，焊接后必刷防锈漆两道面漆（银粉漆）两道。 2、避雷网钢筋的安装应顺直、牢固，钢筋不应有高低起伏和弯曲现象，水平及垂直偏差全长不大于10mm。钢筋及附件均为热镀锌件，避雷支持件固定牢固，能承受大于49N（5Kg）的拉拔力，间距均匀，直线m，支持件根部表面平整，观感好。8、等电位接地要求与做法

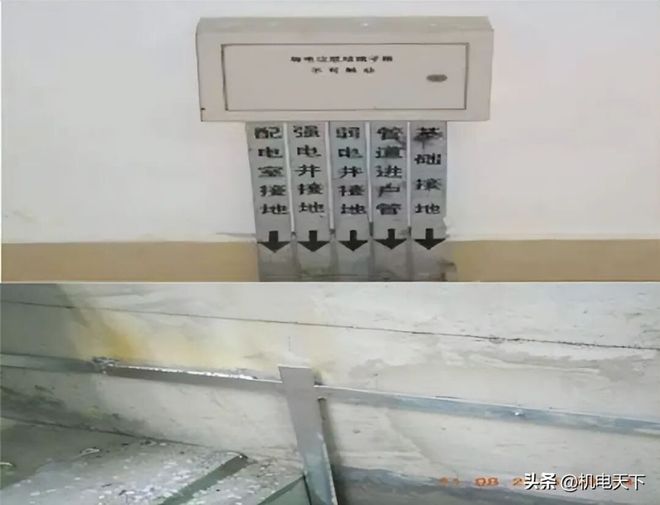

　　1、接地干线应设有为测试接地电阻而预制的测试点，盒盖用可拆卸的螺丝螺母固定，盒盖必须做接地标记，一般规 定为黑色的接地符号和文字说明； 2、变配电室明敷接地干线安装：当沿 建筑物墙壁水平敷设时,距地面高度250～300mm,且高度均匀一致;与建筑物墙壁间距10~15mm，且间距均匀一致。
